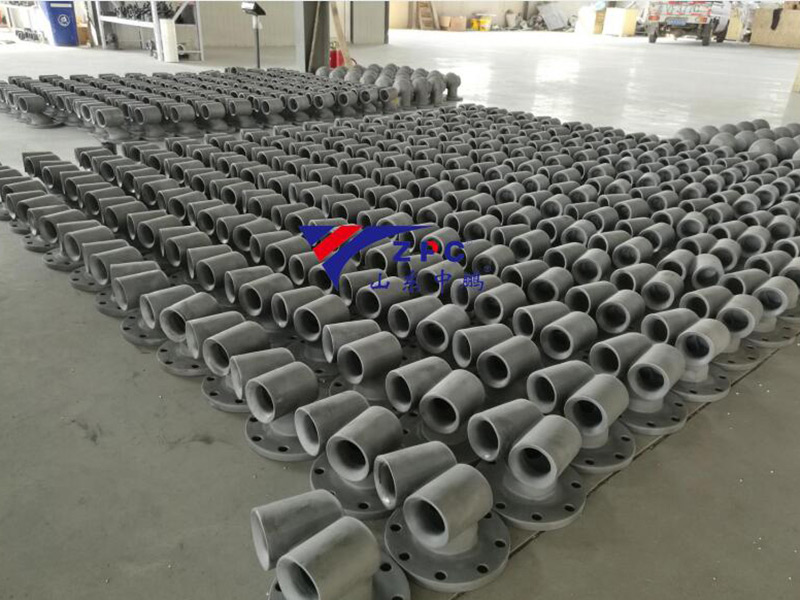

涡壳喷嘴

    涡流喷嘴是浆液从切线方向进入喷嘴的漩涡室内，然后从与入口方向成直角的喷孔喷出，整体注浆成型，无内部分离件，喷雾形状为空心圆锥形，喷射区域成环形，多种喷射角度和流量，喷雾形状为圆锥状，喷雾区域呈环形，涡流喷嘴的喷雾粒径细小而均匀，漩涡通道较大，喷嘴不易堵塞。

利用高压泵是浆液获得较高的压力，从切向入口进入喷嘴的旋转室，浆液在旋转室获得旋转运动，根据旋转动量矩守恒原理，浆液加速旋转形成绕旋转的环形薄膜，浆液静压能在喷嘴孔处转变为向前运动的旋转浆液动能，从喷口喷出。浆液膜伸长变薄，后分裂为小雾滴，并形成锥浆液雾。

    双向涡流喷嘴是设计两个喷孔，在脱硫塔内，一个喷嘴向上喷，一个喷嘴向下喷淋，或者是同时向一个方向喷淋，该喷嘴允许通过的颗粒尺寸为喷孔直径的80%~100%，常规流量分配为50%向上喷，50%向下喷，也可以设计为上下两个喷孔流量不同。压力式涡流雾化喷嘴主要由液体切向入口、液体旋转室和喷口组成。

   涡流喷嘴的连接方式一般为：缠绕粘结、法兰连接和螺纹连接等。
